Por Fin!!! Mod v1 "acabada", aquí os describo todos los detalles con sus correspondientes fotos.

Parte Frontal:

  En la parte frontal tenemos varios detalles como las rejillas de los discos duros, en color morado hechas a partir de una red de plástico donde se guardan los ajos xD.

  La otra rejilla es metálica del tipo que se usa en los coches pero con agujeros más pequeños. Al agujero de la caja le puse un perfil en U para disimular los cortes y darle un toque más estético. Luego la rejilla va pegada en la parte de atrás del perfil. La parte de chapa que hay detrás de la rejilla la pinte de color negro para que quedaría mejor y no se vería el color de la chapa a través de la rejilla. Por ultimo la pegatina metálica es la que venía con el Kit de refrigeración de memorias Thermaltake.

Lateral Derecho:

  Como veis no me he molestado mucho es este lateral, simplemente le he pegado una pegatina de un tribal que me gusto del catalogo de la tienda.

  En los dos laterales de la caja he puesto varias tiras de espuma para que con la vibraciones no hagan ruido las chapas laterales.

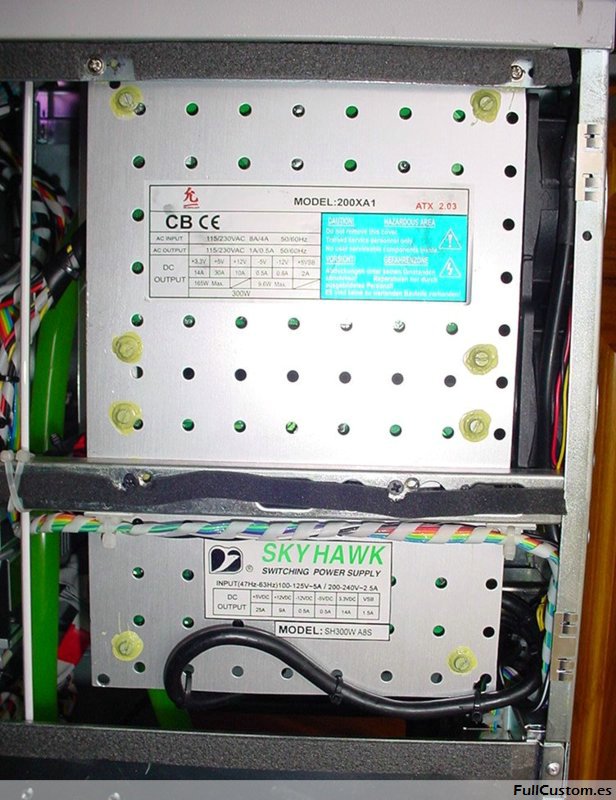

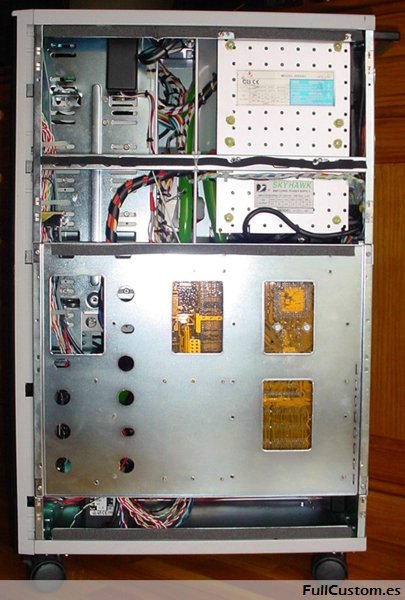

  A las dos fuentes de alimentación, de 300W pero de marcas no muy conocidas, Jou Jye Electronic JJ-300AP 300W Active PFC y CB 200AX1 300W, les quite la caja en donde venían y así poder dejar espacio para poner el radiador y sus ventiladores. La puse sobre una chapa de aluminio que va agarrada directamente a la caja. Uní las masas y los cables verdes de arranque de las dos fuentes y distribuí las cargas entre las dos. La de abajo (que es la que la que más amperios aguanta) está conectada a la placa madre y a los discos duros y a la otra fuente están todos los ventiladores, luces, CD-Rom, grabadora, etc.

Lateral Izquierdo:

  En este lado tenemos la rejilla para la salida de aire del radiador y la ventana.

  La rejilla es la misma que la de la parte frontal, pero esta vez el borde de la chapa a sido recubierto con un tira de goma y la rejilla pegada sobre esta, el pegamento empleado a sido pintado de negro para un acabado a tono con el resto.

  La ventana esta hecha de la misma forma que la rejilla pero con metra quilato de 3mm de espesor. Este tiene el corte cubierto por un perfil en U de plástico y por pegamento térmico pintado de negro.

    También tuve que bajar el tirante de la caja para que entraría el radiador.

Parte Trasera:

    En la parte de atrás la modificación más importante es que tuve que quitar la chapa que sujetaba la Fuente de alimentación de serie y poner otra chapa de aluminio con los correspondientes agujeros para los ventiladores y la toma de corriente. Luego pequeña modificaciones como quitar las rejillas de los ventiladores laterales y colocar un asa en la parte superior.

  También quite las tapas de unos pequeños agujeros que tenía para poner conectores y le puse un trozo de rejilla metálica pegada desde dentro.

Interior:

  Lo que más cuesta es ordenar todos los cables y hacer que todos queden bien escondidos. Aunque siempre alguno es inevitable que se vea.

  Los discos duros están puestos en unos adaptadores de bahía de plástico, por lo que me he asegurado que llegue bien la masa, no vaya a ser que se pierdan los bits por algún problemilla de tensión.

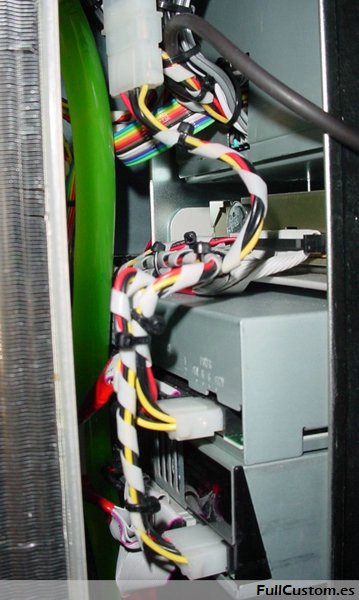

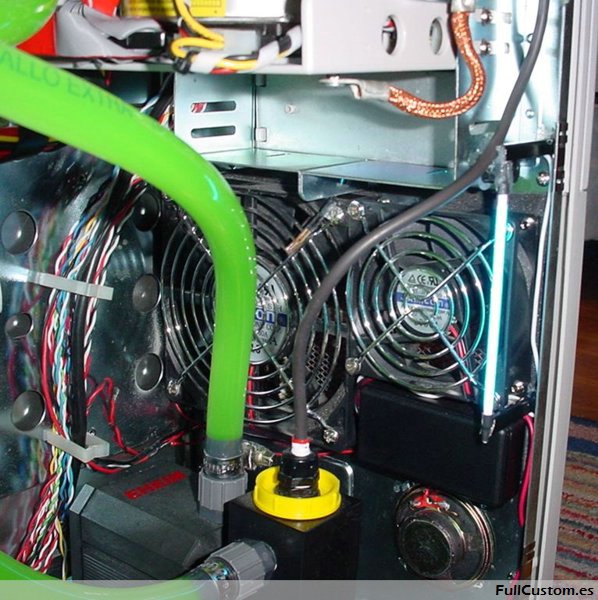

  Estas son diversas fotos del interior. En la primera se ven los ventiladores traseros, los tubos de cátodo frió y algo de cableado. En la segunda los ventiladores frontales, otro tubo de cátodo frió y más cableado. En la tercera esta el cableado del CD-Rom, grabadora, X-Bus y en la cuarta la parte de la zona del procesador.

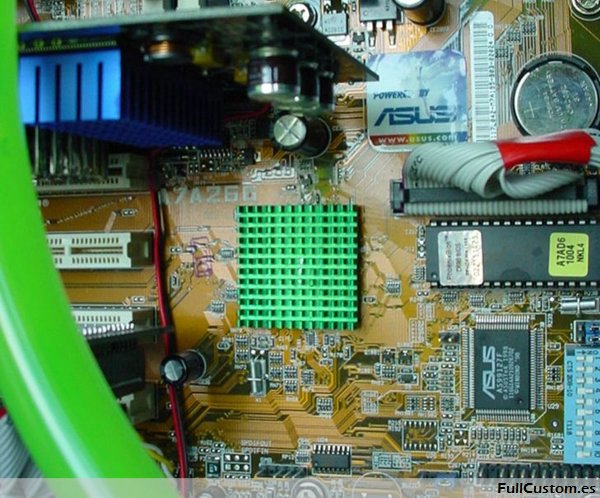

  Aquí la zona del chipset sur al que se le a añadido un pequeño radiador, no por necesidad, simplemente me sobraba y queda bien.

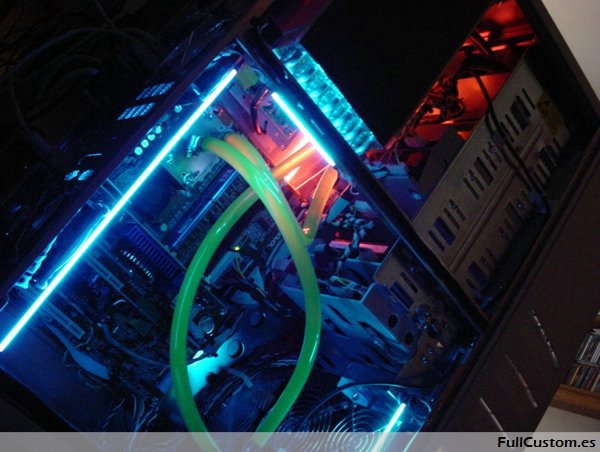

Iluminación:

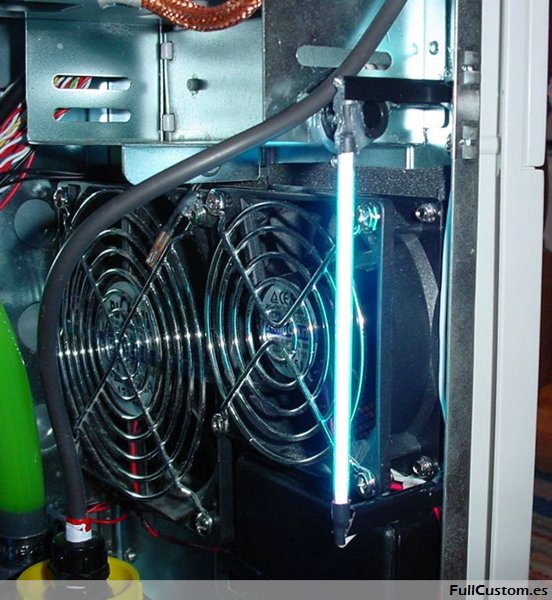

  Para la iluminación de la Mod he utilizado cuatro tubos de cátodo frió. Uno Rojo-Rosa de 30cm puesto en vertical en la zona de las fuentes de alimentación. Los otros tres son azules, uno de 30cm y dos de 10cm. Cada uno lleva su correspondiente inversor camuflados en unas cajitas negras que veréis cerca de cada tubo. En principio tenía pensado poner todos los inversores dentro del X-Bus, pero comprobé que los cables que van del inversor a tubo no se pueden alargar lo suficiente.
