El Turbocompresor

 Tiene la particularidad de aprovechar la fuerza con la que salen los gases de escape para impulsar una turbina colocada en la salida del colector de escape, dicha turbina se une mediante un eje a un compresor. El compresor está colocado en la entrada del colector de admisión, con el movimiento giratorio que le transmite la turbina a través del eje común, el compresor eleva la presión del aire que entra a través del filtro y consigue que mejore la alimentación del motor. El turbo impulsado por los gases de escape alcanza velocidades por encima de las 100.000 rpm, por tanto, hay que tener muy en cuenta el sistema de engrase de los cojinetes donde apoya el eje común de los rodetes de la turbina y el compresor. También hay que saber que las temperaturas a las que se va a estar sometido el turbo en su contacto con los gases de escape van a ser muy elevadas (alrededor de 750 ºC).

Ciclos de funcionamiento del Turbo

 Funcionamiento a ralentí y carga parcial inferior: En estas condiciones el rodete de la turbina de los gases de escape es impulsada por medio de la baja energía de los gases de escape, y el aire fresco aspirado por los cilindros no será precomprimido por la turbina del compresor, simple aspiración del motor.

 Funcionamiento a carga parcial media: Cuando la presión en el colector de aspiración (entre el turbo y los cilindros) se acerca la atmosférica, se impulsa la rueda de la turbina a un régimen de revoluciones más elevado y el aire fresco aspirado por el rodete del compresor es precomprimido y conducido hacia los cilindros bajo presión atmosférica o ligeramente superior, actuando ya el turbo en su función de sobrealimentación del motor.

 Funcionamiento a carga parcial superior y plena carga: En esta fase continua aumentando la energía de los gases de escape sobre la turbina del turbo y se alcanzara el valor máximo de presión en el colector de admisión que debe ser limitada por un sistema de control (válvula de descarga). En esta fase el aire fresco aspirado por el rodete del compresor es comprimido a la máxima presión que no debe sobrepasar los 0,9 bar en los turbos normales y 1,2 en los turbos de geometría variable.

Constitución de un turbocompresor

 Los elementos principales que forman un turbo son el eje común (3) que tiene en sus extremos los rodetes de la turbina (2) y el compresor (1) este conjunto gira sobre los cojinetes de apoyo, los cuales han de trabajar en condiciones extremas y que dependen necesariamente de un circuito de engrase que los lubrica

 Por otra parte el turbo sufre una constante aceleración a medida que el motor sube de revoluciones y como no hay límite alguno en el giro de la turbina empujada por los gases de escape, la presión que alcanza el aire en el colector de admisión sometido a la acción del compresor puede ser tal que sea más un inconveniente que una ventaja a la hora de sobrealimentar el motor. Por lo tanto se hace necesario el uso de un elemento que nos límite la presión en el colector de admisión. Este elemento se llama válvula de descarga o válvula wastegate (4).

Regulación de la presión turbo

 Para evitar el aumento excesivo de vueltas de la turbina y compresor como consecuencia de una mayor presión de los gases a medida que se aumenten las revoluciones del motor, se hace necesaria una válvula de seguridad (también llamada: válvula de descarga o válvula wastegate). Esta válvula está situada en derivación, y manda parte de los gases de escape directamente a la salida del escape sin pasar por la turbina.

 La válvula de descarga o wastegate está formada por una cápsula sensible a la presión compuesta por un muelle (3), una cámara de presión y un diafragma o membrana (2). El lado opuesto del diafragma está permanentemente condicionado por la presión del colector de admisión al estar conectado al mismo por un tubo (1). Cuando la presión del colector de admisión supera el valor máximo de seguridad, desvía la membrana y comprime el muelle de la válvula despegandola de su asiento. Los gases de escape dejan de pasar entonces por la turbina del sobrealimentador (pasan por el bypass (9)) hasta que la presión de alimentación desciende y la válvula se cierra.

 La presión máxima a la que puede trabajar el turbo la determina el fabricante y para ello ajusta el tarado del muelle de la válvula de descarga. Este tarado debe permanecer fijo a menos que se quiera intencionadamente manipular la presión de trabajo del turbo, como se ha hecho habitualmente. En el caso en que la válvula de descarga fallase, se origina un exceso de presión sobre la turbina que la hace coger cada vez más revoluciones, lo que puede provocar que la lubricación sea insuficiente y se rompa la película de engrase entre el eje común y los cojinetes donde se apoya. Aumentando la temperatura de todo el conjunto y provocando que se fundan o gripen estos componentes.

Ejemplo práctico de modificación de la presión de soplado del turbo

 Como ejemplo citamos aquí el conocido turbo Garret T2 montado en el clásico: Renault 5 GT Turbo, que tanto ha dado que hablar, por lo fácil que era modificar la presión de soplado del turbo, para ello simplemente había que atornillar/desatornillar el vástago (2) del actuador de la wastegate (4). Cuanto más corto sea el vástago, más presión se necesita para abrir la wastegate, y por consiguiente hay más presión de turbo.

 Para realizar esta operación primero se quitaba el clip (1) que mantiene el vástago (2) en el brazo de la válvula (5). Afloja la tuerca (3) manteniendo bien sujeta la zona roscada (6) para que no gire y dañe la membrana del interior de la wastegate, ahora ya se puede girar el vástago (usualmente tiene dado un punto para evitar que la gente cambie el ajuste, así que hay que taládrarlo antes de girarlo).

 Tres vueltas en el sentido de las agujas del reloj deberían aumentar la presión en 0.2 bar (3 psi), pero es un asunto de ensayo y error. Cuando finalmente tengas la presión de soplado deseada aprieta la tuerca y pon el clip.

 Para saber más sobre la modificación de la presión de este modelo de turbo en particular visita esta web: http://membres.lycos.fr/r5gt/gtt/trick3_e.htm

Temperatura de funcionamiento

 Como se ve en la figura las temperaturas de funcionamiento en un turbo son muy diferentes, teniendo en cuenta que la parte de los componentes que están en contacto con los gases de escape pueden alcanzar temperaturas muy altas (650 ºC), mientras que los que está en contacto con el aire de aspiración solo alcanzan 80 ºC.

 Estas diferencias de temperatura concentrada en una misma pieza (eje común) determinan valores de dilatación diferentes, lo que comporta las dificultades a la hora del diseño de un turbo y la elección de los materiales que soporten estas condiciones de trabajo adversas.

 El turbo se refrigera en parte además de por el aceite de engrase, por el aire de aspiración cediendo una determinada parte de su calor al aire que fuerza a pasar por el rodete del compresor. Este calentamiento del aire no resulta nada favorable para el motor, ya que no solo dilata el aire de admisión de forma que le resta densidad y con ello riqueza en oxígeno, sino que, además, un aire demasiado caliente en el interior del cilindro dificulta la refrigeración de la cámara de combustión durante el barrido al entrar el aire a una temperatura superior a la del propio refrigerante líquido.

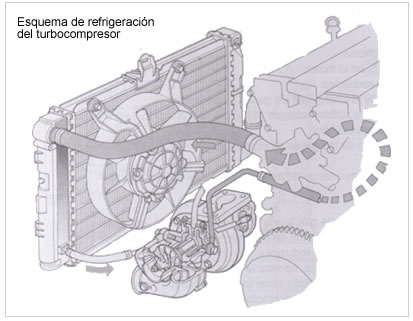

 Los motores de gasolina, en los cuales las temperaturas de los gases de escape son entre 200 y 300ºC más altas que en los motores diesel, suelen ir equipados con carcasas centrales refrigeradas por agua. Cuando el motor está en funcionamiento, la carcasa central se integra en el circuito de refrigeración del motor. Tras pararse el motor, el calor que queda se expulsa utilizando un pequeño circuito de refrigeración que funciona mediante una bomba eléctrica de agua controlada por un termostato.

Intercooler

 Para evitar el problema del aire calentado al pasar por el rodete compresor del turbo, se han tenido que incorporar sistemas de enfriamiento del aire a partir de intercambiadores de calor (intercooler). El intercooler es un radiador que es enfriado por el aire que incide sobre el coche en su marcha normal. Por lo tanto se trata de un intercambiador de calor aire/aire a diferencia del sistema de refrigeración del motor que se trataría de un intercambiador agua/aire.

 Con el intercooler (se consigue refrigerar el aire aproximadamente un 40% desde 100°-105° hasta 60°- 65°). El resultado es una notable mejora de la potencia y del par motor gracias al aumento de la masa de aire (aproximadamente del 25% al 30%). Además se reduce el consumo y la contaminación.

El engrase del turbo

 Como el turbo está sometido a altas temperaturas de funcionamiento, el engrase de los cojinetes deslizantes es muy comprometido, por someterse el aceite a altas temperaturas y desequilibrios dinámicos de los dos rodetes en caso de que se le peguen restos de aceites o carbonillas a las paletas curvas de los rodetes (alabes de los rodetes) que producirán vibraciones con distintas frecuencias que entrando en resonancia pueden romper la película de engrase lo que producirá microgripajes. Además el eje del turbo está sometido en todo momento a altos contrastes de temperaturas en donde el calor del extremó caliente se transmite al lado más frió lo que acentúa las exigencias de lubricación porque se puede carbonizar el aceite, debiéndose utilizar aceites homologados por el API y la ACEA para cada país donde se utilice (visita esta web para saber más sobre aceites: arpem.com/tecnica/aceites/aceites_p.html

 Se recomienda después de una utilización severa del motor con recorridos largos a altas velocidades, no parar inmediatamente el motor sino dejarlo arrancado al ralentí un mínimo de 30 seg. para garantizar una lubricación y refrigeración óptima para cuando se vuelva arrancar de nuevo. El cojinete del lado de la turbina puede calentarse extremadamente si el motor se apaga inmediatamente después de un uso intensivo del motor. Teniendo en cuenta que el aceite del motor arde a 221 ºC puede carbonizarse el turbo.

 El engrase en los turbos de geometría variable es más comprometido aun, porque además de los rodamientos tiene que lubricar el conjunto de varillas y palancas que son movidas por el depresor neumático, al coger suciedades (barnices por deficiente calidad del aceite), hace que se agarroten las guías y compuertas y el turbo deja de trabajar correctamente, con pérdida de potencia por parte del motor.

Recomendaciones de mantenimiento y cuidado para los turbocompresores

 El turbocompresor está diseñado para durar lo mismo que el motor. No precisa de mantenimiento especial; limitándose sus inspecciones a unas comprobaciones periódicas. Para garantizar que la vida útil del turbocompresor se corresponda con la del motor, deben cumplirse de forma estricta las siguientes instrucciones de mantenimiento del motor que proporciona el fabricante:

- Intervalos de cambio de aceite

- Mantenimiento del sistema de filtro de aceite

- Control de la presión de aceite

- Mantenimiento del sistema de filtro de aire

 El 90% de todos los fallos que se producen en turbocompresores se debe a las siguientes causas:

- Penetración de cuerpos extraños en la turbina o en el compresor

- Suciedad en el aceite

- Suministro de aceite poco adecuado (presión de aceite/sistema de filtro)

- Altas temperaturas de gases de escape (deficiencias en el sistema de encendido/sistema de alimentación).

 Estos fallos se pueden evitar con un mantenimiento frecuente. Cuando, por ejemplo, se efectúe el mantenimiento del sistema de filtro de aire se debe tener cuidado de que no se introduzcan fragmentos de material en el turbocompresor.

El futuro del turbocompresor

 El turbocompresor todavía no ha llegado al final de su potencial de desarrollo, a continuación enumeramos la siguientes mejoras que están en fase de ensayo o ya se aplican y se fabrican en serie.

- Fabricación del carter (carcasa) de la turbina y del colector de escape de una sola pieza. Con ello se pueden ahorrar la brida, conjuntamente con el sellado, y los anclajes caros entre el carter de la turbina y el colector de escape. Al mismo tiempo se reduce también el peso. Además, se mejora la respuesta del motor turbo, porque se requiere calentar menos material.

- Reducción del grosor de las paredes del carter de la turbina. La consecuencia es un peso menor y un mejor comportamiento en la respuesta.

- Las turbinas de aleación de titanio y aluminio son más ligeras que las ruedas de acero de gran calidad. Esto también favorece el comportamiento de respuesta del motor, porque el turbocompresor acelera más rápidamente.

- La geometría variable del carter de la turbina mejora el rendimiento de un turbocompresor y, por tanto, del motor con respecto a todo el régimen de revoluciones. En el motor Diesel estos turbocompresores ya se utilizan con buenos resultados, en motores de gasolina todavía no, hace falta todavía que se perfeccionen mejor las características térmicas de los materiales con los que están construidos.

- La colocación de dos turbocompresores pequeños (en lugar de uno grande) sobre todo en motores en "V" o motores que tengan igual o más de 6 cilindros. También la utilización de motores biturbo con turbos hermanados o escalonados (figura inferior) que utilizan un turbo pequeño para cuando el motor funciona a bajas r.p.m. y un turbo más grande cuando el motor funciona a altas r.p.m..

 El sistema biturbo de turbos hermanados o escalonados fue desarrollado por los ingenieros resultantes del departamento deportivo de la marca de automóviles Opel OPC (Opel Performance Center). Basta con considerar las presiones efectivas alcanzadas para darse cuenta del enorme potencial del motor equipado con turbos hermanados o escalonados. Mientras que las versiones Diesel sobrealimentadas clásicas funcionan a presiones incluidas entre 1,7 y 1,9 bares, el motor de 1,9 l de turbos hermanados llega a presiones efectivas de 2,6 bares. Esta presión tiene una influencia directa sobre la potencia del motor: cuanta más alta es la cifra mayor es la potencia desarrollada por el motor. Para que se pueda utilizar la técnica de los turbos hermanados, es necesario que el bloque motor sea especialmente robusto y que pueda resistir presiones enormes, incluso después de un fuerte kilometraje.
