Indicador de potencia de Audio

Enviado por k74 el Jue, 25/09/2008 - 20:22.
Autor:
k74

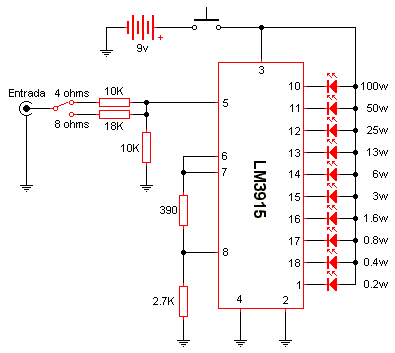

 Con este circuito podemos comprobar la potencia suministrada a un altavoz por un amplificador de audio, mostradola mediante 10 diodos Led.



 La medición ha de ser, en lo posible, sobre los bornes mismos del altavoz y no sobre los del amplificador, con esto evitamos que el largo del cable y su efecto de caída de tensión no sean contemplados en la medida.



 Archivo PDF LM3915

Indicador de potencia de Audio

arme este circuito y lo

Enviado por Marcos (no verificado) el Mié, 10/10/2012 - 01:11.
arme este circuito y lo conecte a un viejo ampli que tengo de 40w rms 8 0hms, conectado directamente a la bornera del altavoz como se especifica y siempre me marca 100w, puede ser que este mal armado?, el altavoz es de 50w rms 8 ohms y a maximo volumen funciona ok
