Fuentes de alimentación estabilizadas de baja potencia con los reguladores de tensión 78xx y 79xx

Autor:
k74



 Esta "mini-guía" va destinada al uso de los conocidos integrados estabilizadores de tensión LM78xx y LM79xx, utilizados para montar simples fuentes de alimentación de baja potencia, 1A o 100mA para las versiones LM78Lxx y LM79Lxx, con una tensión de salida fija y estabilizada independientemente de la potencia requerida sino sobrepasamos los limites del integrado. Muy útiles para diversas aplicaciones en las que necesitemos pasar de 12v a 5v, 18v a 12v, etc.



  Datasheet:  Archivo PDF LM78xx  Archivo PDF LM78Lxx  Archivo PDF LM79xx  Archivo PDF LM79Lxx



  Patillaje:





 Modelos:



ModeloVoltaje de salidaPotencia de salida
LM78055v1A
LM78066v1A
LM78088v1A
LM781212v1A
LM781515v1A
LM781818v1A
LM782424v1A
LM78xxxx1A
LM79xxsalida negativa1A
LM78Lxxsalida positiva100mA
LM79Lxxsalida negativa100mA



  Para la utilización de estos integrados necesitamos muy pocos componentes externos, básicamente se trata de unos condensadores para filtrar y estabilizar la tensión de entrada y de salida.

  Según las condiciones de carga y la temperatura ambiente en las que vaya a trabajar el circuito necesitaremos colocar un pequeño radiador al integrado, se recomienda que para trabajar por encima de los 0,5A ya es recomendable su instalación, aunque además depende de la tensión de entrada, por ejemplo, tenemos un LM7812, 12v de salida, a su entrada van a llegar 20v y la carga en su salida va a ser de 0,5A, multiplicando la resta de la tensión de entrada menos la tensión de salida par la intensidad e la carga no da los vatios que va a tener que aguantar el integrado:



                              (Vint - Vout) x Iout = (20 - 12) x 0.5 = 4W



  No es lo mismo si en vez de llegarle 20v le llegan 15v:



                              (Vint - Vout) x Iout = (15 - 12) x 0.5 = 1.5W



  Como veis con 15v la carga del integrado es de 1,5W, menos de la mitad que con 20v, por lo que el calor generado será mucho menor y en consecuencia el radiador necesario también menor. Tenemos que tener en cuenta que el voltaje de la entrada debe de ser como mínimo 2,5v-3v superior al voltaje de la salida para que el integrado funcione perfectamente.





 En la imagen podemos ver un par de los radiadores más usados normalmente. El tipo B es el necesario para usos de poca potencia 0,5A y 15v de entrada en el caso del LM7812.

 El tipo A para cargas superiores o temperatura ambiente superior a la normal.

 La letra D nos muestra una "alfombrilla" de silicona y la E un pasador de plástico para el tornillo de sujeción al radiador, todo esto se usa para poder aislar el radiador metálico de la patilla central del integrado (normalmente conectada a masa) ya que internamente esta patilla va conectada con la parte trasera metálica del integrado. La "alfombrilla" de silicona tiene la cualidad de trasmitir correctamente el calor del integrado al radiador.











 Esquemas:



  Los esquema de montaje son muy sencillos, como hemos dicho solo necesitamos un par de condensadores que no son imprescindibles, pero sí recomendables para filtrar la tensión frente a posibles "parásitos".



  Con la combinación de un 78xx y un 79xx podemos montar una sencilla fuente de alimentación simétrica fácilmente para los casos que en que lo necesitemos:

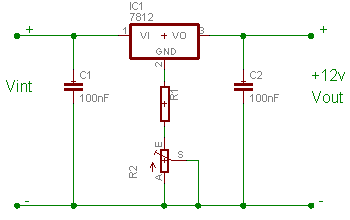

  Añadiendo un potenciómetro o una resistencia entre la patilla común del integrado y la masa o el positivo para el 79xx podremos ajustar el voltaje de salida por encima de la salida fijada por el 78xx o 79xx que usemos, esto es útil para los casos en que necesitemos un voltaje que no sea estándar como por ejemplo 13,2v.





 Utilizando transformadores:



  Cuando no partimos de una tensión de corriente continua como los 12v de la batería de un coche y tenemos que coger los 220v de los enchufes de nuestras casa solo necesitaremos usar un pequeño transformador, un puente rectificador de diodos y un condensador electrolítico. Para elegir el transformador veremos la tensión que vamos a tener en al salida, en el caso del ejemplo 12v, sabemos que necesitamos unos 2,5-3v en la entrada del LM78xx para su correcto funcionamiento, así que elegiremos uno de 15v y un 1A o de la potencia que valla a tener la carga que conectemos a la salida, siempre dejaremos un margen por encima. El puente rectificador y el condensador nos transformaran la salida de alterna del transformador en continua a un valor superior a los 15v del transformador, más o menos serán unos 18v que bajaran en medida que exijamos la potencia al transformador:









  En la siguientes imágenes vemos algunos ejemplos de puentes rectificadores, transformador y condensador electrolítico:







  Para la identificación de los puentes rectificadores, como estándar aparecen serigrafiados en su carcasa unos números y letras con el siguiente formato:



     B250 C5000/3300



     B250 = Voltaje máximo de 250v

     C5000 = Intensidad máxima de pico de 5A

     3300 = Intensidad máxima de uso continuo de 3.3A
