Pautas básicas para el overclock de un procesador

Autor:

k74

Aquí podéis ver un ejemplo de como realizar las pruebas para conseguir el mejor overclocking para nuestro procesador, en este caso se ha utilizado un AMD XP 2600+ y un AMD 64 3500+, pero el proceso sirve para todos los procesadores. Lo primero es conocer lo mejor posible las piezas que disponemos, micro, memoria, placa base a nivel de velocidades y stepping en el caso del micro, si nos informamos previamente por Internet sobre los limites de nuestros componentes mejor que mejor y eso que ganamos a la hora de realizar las pruebas.

Pruebas con AMD 64:

- AMD Athlon 64 3500+ Venice LBBWE 2200@2630MHz 1.472Vcore (11x239), con refrigeración líquida, 35-40º (uso normal-full, 25º Ambiente)

- Asus A8V Socket 939 Lan 10/100/1000-Audio Rev. 2.00 Bios 0226

- 512 MB Kingston HyperX DDR 466MHz (PC3700) + Kingston DDR 400MHz PC2700 KVR400X64C3A/512, 188x2=376MHz CAS 2.5 3-3-7

Prueba:

Con esta placa y este AMD 64 no podemos subir el multiplicador, así que nos basaremos en ir subiendo el FSB, pero bloqueando las frecuencias del bus PCI y AGP (según la placa base que utilicemos) para no ver mermado el limite del procesador. Según vallamos subiendo deberemos controlar la frecuencia de las memorias ya que si no disponemos de una pareja adecuada más vale que las dejemos bloqueadas a su velocidad recomendada, esto si la placa lo permite, en mi caso configure la bios para que las limitería a 333 DDR con lo que se aplica que la velocidad de la memoria es igual a la de la CPU dividido entre 14 (CPU/14).


CPU MHz	Multiplicador	FSB MHz	PCI MHz	AGP MHz	Vcore Bios	Vcore Real	Mem MHz	CAS	RAS to CAS	RAS Precharge	TRAS	Resultados
2200	11	200	33	66	1.450	1.472	400(1:1)	2,5	3	3	7	OK
2310	11	210	33	66	1.450	1.472	330(cpu/14)	2,5	3	3	7	OK
2420	11	220	33	66	1.450	1.472	345(cpu/14)	2,5	3	3	7	OK
2530	11	230	33	66	1.450	1.472	361(cpu/14)	2,5	3	3	7	OK
2600	11	236	33	66	1.450	1.472	371(cpu/14)	2,5	3	3	7	OK
*2630*	11	*239*	33	66	*1.450*	1.472	*376*(cpu/14)	*2,5*	3	3	7	OK
2640	11	240	33	66	1.450	1.472	378(cpu/14)	2,5	3	3	7	KO Juegos
2650	11	241	33	66	1.450	1.472	380(cpu/14)	2,5	3	3	7	KO Juegos
2700	11	245	33	66	1.450	1.472	386(cpu/14)	2,5	3	3	7	KO 3DMark

Después de todas estas pruebas ya tenemos el mejor overclocking para nuestro procesador 2630MHz 100% estable. se podría seguir afinando el sistema, sobre todo si cambiamos las memorias, pero eso en otra ocasión...

Pruebas con AMD XP:

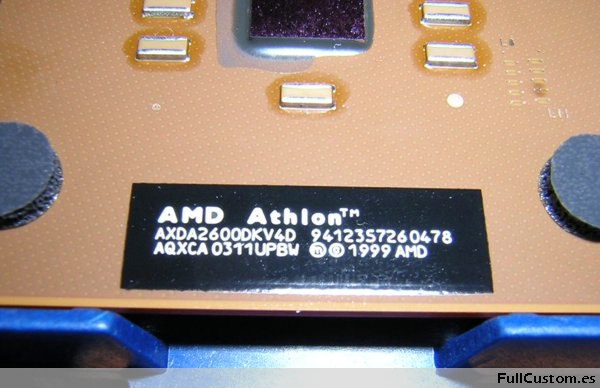

- AMD XP Barton 2600+ AQXCA 2066@2263 1.76Vcore (12.5x181), refrigerado con refrigeración líquida a 38-46º (uso normal-full, 20º Ambiente)

- Asus A7V8x Raid-IEE1394-Lan 10/100-Audio Rev. 1.04 Bios 1013

- 512 MB Kingston HyperX DDR 466MHz (PC3700) a 181x2=362MHz CAS 2.0 3-3-6

Características de la serie Kingston HyperX:

Description	Settings
370MHz (PC3000)	2-2-2-6-1 (CAS Latency 2)
400MHz (PC3200)	2-3-2-6-1 (CAS Latency 2)
434MHz (PC3500)	2-3-3-7-1 (CAS Latency 2)
466MHz (PC3700)	3-4-4-8-1 (CAS Latency 3)
500MHz (PC4000)	3-4-4-8-1 (CAS Latency 3)

1ª Prueba:

La primera prueba es ver hasta donde llega nuestro procesador recién adquirido. Antes de nada me informe un poco sobre que tal es el stepping AQXCA del AMD Barton, para esto mire una rama del foro de Hardlimit.com en la cual nos ordenan de mejor a peor todos los steppings de AMD. Según esta lista mi stepping es normalito por lo que ya me imaginado que muy lejos no iba a llegar. Para realizar esta prueba lo único que tocamos es el multiplicador y el voltaje del core si es necesario.


CPU MHz	Multiplicador	FSB MHz	PCI MHz	AGP MHz	Vcore Bios	Vcore Real	Mem MHz	CAS	RAS to CAS	RAS Precharge	TRAS	Resultados
2160	13	166	33	66	1.650	1.69	333	2	2	3	7	OK
2250	13.5	166	33	66	1.700	1.74	333	2	2	3	7	KO 3DMark03
2250	13.5	166	33	66	1.725	1.76	333	2	2	3	7	OK
2330	14	166	33	66	1.750	1.79	333	2	2	3	7	KO WinXP Pro
2330	14	166	33	66	1.775	1.81	333	2	2	3	7	KO WinXP Pro
2330	14	166	33	66	1.800	1.84	333	2	2	3	7	KO 3DMark03
2330	14	166	33	66	1.825	1.86	333	2	2	3	7	KO 3DMark03
*2330*	14	*166*	33	66	*1.850*	1.89	*333*	2	2	3	7	OK
2407	14.5	166	33	66	1.850	1.89	333	2	2	3	7	KO Bios

Bien, tras muchos resets y demás vemos claramente que nuestro micro llega hasta los 2330 MHz a base de subir el Vcore hasta los casi 1.9v que es bastante para estos micros por lo que no es muy recomendable tenerlo mucho tiempo a este voltaje.

2ª Prueba:

La segunda prueba consiste en comprobar hasta donde podemos subir el FSB. En esta prueba influyen muchos componentes, principalmente la placa base y la memoria, pero también puede afectarnos la tarjeta grafica y las tarjetas PCIs que tengamos instaladas.


CPU MHz	Multiplicador	FSB MHz	PCI MHz	AGP MHz	Vcore Bios	Vcore Real	Mem MHz	CAS	RAS to CAS	RAS Precharge	TRAS	Resultados
1955	11.5	170	34	68	1.650	1.69	340	2	2	3	7	OK
2013	11.5	175	35	70	1.650	1.69	350	2	2	3	7	OK
2070	11.5	180	36	72	1.650	1.69	360	2	3	3	7	OK
2130	11.5	185	37	74	1.650	1.69	370	2	3	3	7	OK
2151	*11.5*	187	37	74	*1.725*	*1.76*	*374*	2	3	3	7	OK
2162	11.5	188	37	74	1.725	1.76	376	2	3	3	7	KO Bios
2174	11.5	189	38	76	1.725	1.76	378	2	3	3	7	KO Bios
2185	11.5	190	38	76	1.725	1.76	380	2	3	3	7	KO Bios
2243	11.5	195	39	78	1.725	1.76	390	2	3	3	7	KO Bios

Otra vez después de muchos reinicios llegamos hasta los 187MHz de FSB (374 DDR). Examinando los resultados llego a la conclusión lo que nos está limitando es la placa base, ya que la memoria es imposible por que sus especificaciones pone que aguanta 466MHz DDR y en la pruebas realizadas no hemos llegado ni a 400. Podríamos pensar que fuera debido a la tarjeta grafica o las tarjetas PCIs, pero yo lo descarto ya que solo hemos subido el PCI 4MHz y el AGP 8MHz. También podría ser que fuera el micro el que no nos permita pasar de 187MHz pero viendo que estos mismos micros en placas base más actuales como la nForce 2 pasa de los 220MHz FSB excluyo esta posibilidad.

Es una pena que esta placa no tenga el divisor FSB:PCI 1/5 y FSB:AGP 2/5 para permitirnos poner el FSB a 200MHz y que las tarjetas PCI y AGP seguiría a sus velocidades normales de 33MHz y 66MHz. Así aprovecharíamos la memoria Kingston que deberá esperar una renovación de placa para dar todo lo que puede...

3ª Prueba:

Bueno, ahora ya sabemos que el Barton llega sobre los 2330MHz y el bus hasta los 187MHz. En esta prueba intentaremos poner al máximo la CPU y el FSB para permitirnos obtener el mayor rendimiento posible.


CPU MHz	Multiplicador	FSB MHz	PCI MHz	AGP MHz	Vcore Bios	Vcore Real	Mem MHz	CAS	RAS to CAS	RAS Precharge	TRAS	Resultados
2338	12.5	187	37	74	1.850	1.89	374	2	3	3	7	KO Bios
2325	12.5	186	37	74	1.850	1.89	372	2	3	3	7	KO Bios
2313	12.5	185	37	74	1.850	1.89	370	2	3	3	7	KO Bios
2300	12.5	184	37	74	1.850	1.89	368	2	3	3	7	KO Juegos
2290	12.5	183	37	74	1.850	1.89	366	2	3	3	7	95% Estable
2275	12.5	182	36	72	1.725	1.76	364	2	3	3	7	95% Estable
2275	12.5	182	36	72	1.725	1.76	364	2	3	3	6	95% Estable
2263	*12.5*	*181*	36	72	*1.725*	*1.76*	*362*	2	3	3	6	OK
2367	13	182	36	72	1.850	1.89	364	2	3	3	7	95% Estable
*2353*	13	181	36	72	1.850	*1.89*	*362*	2	3	3	7	OK

Después de todas estas pruebas ya tenemos el mejor overclocking para nuestro procesador 2263MHz 100% estable. También a 2353MHz es 100% estable pero en principio lo desecho por lo que comentaba en la 1ª prueba de que tenerlo a 1,89 Vcore es peligroso a largo tiempo y jugando el micro se ponía a 50º....

Descripción de los Resultados:

KO Bios: El ordenador no arranca.

KO WinXP Pro: Arranca la Bios pero en el inicio de de Windows XP se reinicia

KO 3DMark03: Se inicia correctamente el Windows XP, pero durante los test de 3DMark03 se reinicia el ordenador.

KO Juegos: Bios, Win XP y 3DMark03 funcionan bien, pero durante los juegos este salta a Windows o se reinicia el equipo.

95% Estable: Todo funciona correctamente pero durante un largo tiempo de juego el equipo se reinicia.

OK: 100% Estable
