Revive tu antiguo tocadiscos
Enviado por k74 el Jue, 25/06/2015 - 01:07.
En este tutorial vamos a aprovechar un tocadiscos Sony PS-LX43P de un equipo de sonido Sony LBT-V302 y modificarlo para que sea independiente y los podamos conectar a cualquier amplificador fácilmente y poco dinero. Es totalmente valido para equipo Hi-Fi similares de los que tienen un tocadiscos que se puede separar del resto del equipo.
Para conectar cualquier plato a una entrada de audio normal de un amplificador necesitamos un preamplificador para phono. Lo que hace es aumentar la débil señal proveniente de la aguja a un nivel de entrada suficiente para cualquier amplificador. Existen muchos modelos en el mercado, necesitamos uno que funcione al mismo voltaje que nuestro plato, 12V en nuestro caso y el de la mayoría. El modelo elegido es el Behringer Microphono PP400 por calidad, precio y tamaño, ya que debe caber dentro de nuestro plato. Tiene un coste de alrededor de 20-25€.
Hemos conseguido el manual de servicio de la serie de platos Sony PL-LX40, PL-LX40P, PL-LX43P y PL-LX44P, lo tenéis disponible en la parte de abajo de este manual, los requerimientos de alimentación son muy sencillos 12V DC y 4W de consumo, o lo que es lo mismo 340mA. Si sumamos el consumo del preamplificador phono (150mA), PDF de especificaciones en parte de abajo de este manual, tenemos un total de 500mA.
Opcionalmente podemos poner un interruptor en la parte trasera o delantera para la desconexión total de la alimentación. En nuestro caso se ha optado por la parte de atrás ya que utilizamos una regleta con interruptor para desconectar todos los equipos, amplificador, plato, televisión etc.
Si vuestro plato tiene una conexión de masa, suele ser un tornillo o un cable identificado como tal. Debéis soldarlo a ese cuadradito que hay en la esquina del circuito del preamplificador phono.
Autor:
k74 En este tutorial vamos a aprovechar un tocadiscos Sony PS-LX43P de un equipo de sonido Sony LBT-V302 y modificarlo para que sea independiente y los podamos conectar a cualquier amplificador fácilmente y poco dinero. Es totalmente valido para equipo Hi-Fi similares de los que tienen un tocadiscos que se puede separar del resto del equipo.Estos tocadiscos suelen llevar unos conectores específicos para el sistema Hi-Fi que corresponda, pero internamente son muy sencillos y se pueden adaptar para que tengan conexiones estándar RCA y conexión de alimentación a 220v. Puede ser que se te haya estropeado el equipo y quieres aprovechar tu plato o simplemente deshacernos de semejante armatoste… Podremos conectar nuestro tocadiscos a un amplificador actual, seguir disfrutando del sonido del vinilo. En mi caso yo utilizo el ordenador para guardar y reproducir toda la música que deseo, así que con un amplificador y unos buenos altavoces no necesito más, bueno sí un plato para los resurgidos vinilos, pero sin necesitar del equipo de Sony completo. Algo así como minimalismo vintage…
Estos son los conectores que trae de serie el tocadiscos Sony PS-LX43P, modelo que integra el equipo Sony LBT-V302 que es el del ejemplo para el manual. Como veis son dos RCA normales para el sonido y otro conector específico para la alimentación.
Nada complicado, antes de anda, coloca el seguro a la aguja para que no se golpee al darle la vuelta el palto. Por debajo vemos perfectamente señalados los tornillos a quitar para acceder al interior.
En el interior es todo muy simple. Solo existe un pequeño circuito en el centro que solo hace de centro de conexiones, pero no tiene ningún componente electrónico.

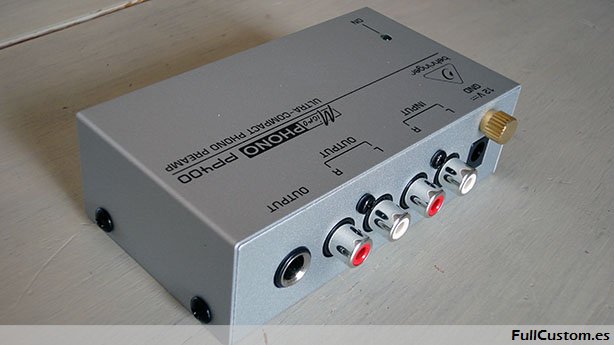

Para conectar cualquier plato a una entrada de audio normal de un amplificador necesitamos un preamplificador para phono. Lo que hace es aumentar la débil señal proveniente de la aguja a un nivel de entrada suficiente para cualquier amplificador. Existen muchos modelos en el mercado, necesitamos uno que funcione al mismo voltaje que nuestro plato, 12V en nuestro caso y el de la mayoría. El modelo elegido es el Behringer Microphono PP400 por calidad, precio y tamaño, ya que debe caber dentro de nuestro plato. Tiene un coste de alrededor de 20-25€.
Hemos conseguido el manual de servicio de la serie de platos Sony PL-LX40, PL-LX40P, PL-LX43P y PL-LX44P, lo tenéis disponible en la parte de abajo de este manual, los requerimientos de alimentación son muy sencillos 12V DC y 4W de consumo, o lo que es lo mismo 340mA. Si sumamos el consumo del preamplificador phono (150mA), PDF de especificaciones en parte de abajo de este manual, tenemos un total de 500mA.
Como en este manual no nos queremos complicar, para la alimentación de todo nuestro plato vamos a utilizar un trasformador sencillo de estos que utilizar los routers y similares de 12V 1A. Podemos dejarlo fuera del plato o meterlo dentro si queremos que quede más “pulcro”, en este último caso, que es el que vamos a realizar, buscaremos un trasformador lo más pequeño posible y de unos 12W de potencia, ósea de 1A como el de la imagen.
También podemos usar una fuente de alimentación interna 12v 1A, como la que os indico a continuación para una instalación mucho más cómoda.

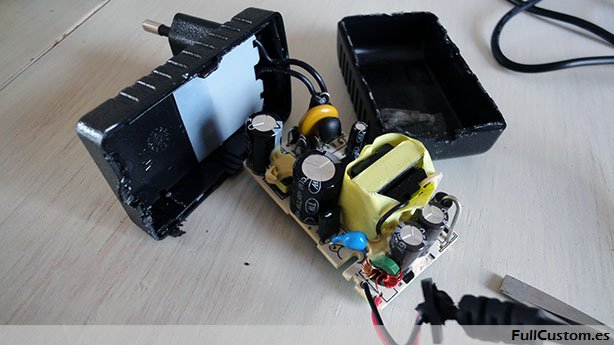

Lo desmontaremos para quedarnos con el circuito interno que meteremos dentro del plato. Cuidado porque vienen muy sellados y hay que abrirlos con una sierra o con un par de destornilladores planos haciendo palanca y avanzando poco a poco, pero tener mucho cuidado de no estropear el circuito interno si metemos mucho el destornillador.
Opcionalmente podemos poner un interruptor en la parte trasera o delantera para la desconexión total de la alimentación. En nuestro caso se ha optado por la parte de atrás ya que utilizamos una regleta con interruptor para desconectar todos los equipos, amplificador, plato, televisión etc.
Desmontaremos también el circuito interno del preamplificador phono.
Y podemos colocar en el interior los dos circuitos de la siguiente manera:
Y ahora, las conexiones, primero desoldamos todos los cables del pequeño circuito que venía en el plato. Desde el circuito de alimentación soldamos un nuevo cable, podemos utilizar el que venía con el plato, hasta las soldaduras del conector de alimentación del preamplificador phono. Tener mucho cuidado en identificar el negativo y el positivo. En esos mismos puntos de soldadura soldamos el cable naranja (negativo) y rojo (positivo) del motor del plato.
Soldaremos a la conexión de entrada de 220v del circuito de alimentación un cable con un enchufe y un interruptor si hemos decidido ponerlo.

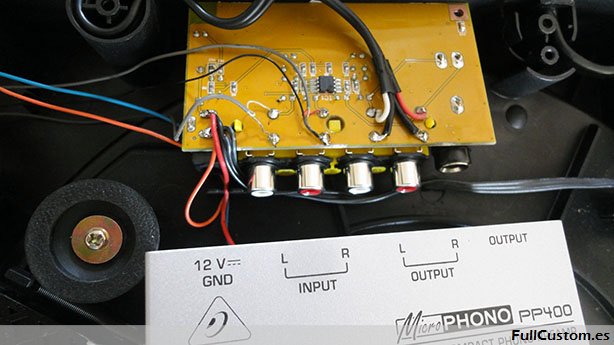

Para las conexiones de audio, los finos cables que vienen desde la aguja, cuidado con ellos que son un poco delicados, los soldamos a la entrada del preamplificador phono, blanco es el canal izquierdo y el rojo el canal derecho. Hacemos lo mismo con los cables de los conectores RCA de salida, los soldamos a las salidas. Guiaros por la foto si tenéis dudas.
Si vuestro plato tiene una conexión de masa, suele ser un tornillo o un cable identificado como tal. Debéis soldarlo a ese cuadradito que hay en la esquina del circuito del preamplificador phono.

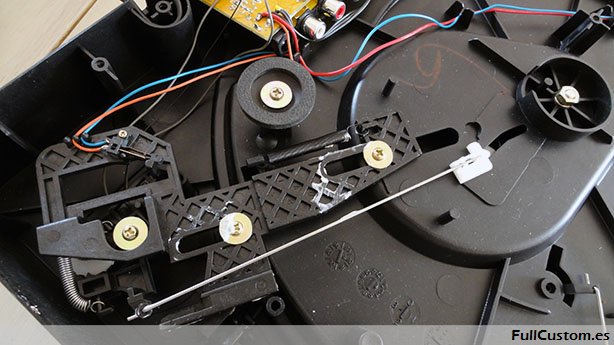

Y cuidado que ningún cable entorpezca el movimiento de los mecanismos del plato.
Y con esto es todo, vuestro tocadiscos debería funcionar perfectamente y conectado a un amplificador escucharse de maravilla. Enhorabuena, os habéis ahorrado compraros un plato nuevo. Disfruta de tus vinilos.
Video funcionando:
- Añadir nuevo comentario
- 96029 lecturas
-
Entradas relacionadas
Powered by Drupal. Theme based on a design by CMStuning.
On-line desde Noviembre de 2001. Todos los logos y marcas en esta Web son propiedad de sus respectivos propietarios.
Las imágenes y esquemas son propiedad de sus autores y lo demás © Propiedad de www.fullcustom.es bajo licencia
On-line desde Noviembre de 2001. Todos los logos y marcas en esta Web son propiedad de sus respectivos propietarios.
Las imágenes y esquemas son propiedad de sus autores y lo demás © Propiedad de www.fullcustom.es bajo licencia
Aiwa PX E45
Reparacion tocata
Masa
Buenas Gerard, en la guía no
Buenas Gerard, en la guía no se conecta la masa porque el amplificador utilizado no disponia de conexión para ella en la entrada de autdio. Solo se indica que de necesitarla, conectar el cable de masa a la esquina de la placa del preamplificador señalada en el foto. Saludos.
Masa
Perdona, es cierto,
Perdona, es cierto, refiriéndote al cable de masa que viene desde la capsula, según estaba conectado en la placa de circuito que venía original, este estaba conectado al negativo del audio, da igual si es en el canal de la clavija roja o blanca, ya que es común.
En mi comentario anterior me refería a la conexión de masa que algunos amplificadores tienen y debe ir a la esquina del circuito de preamplificador indicada.
Saludos y gracias por tus comentarios.
Masa
Sí, muy buena idea.
Sí, muy buena idea.
Tranformador
Buenas, mirá lo que indico en
Buenas, mirá lo que indico en el manual:
Hemos conseguido el manual de servicio de la serie de platos Sony PL-LX40, PL-LX40P, PL-LX43P y PL-LX44P, lo tenéis disponible en la parte de abajo de este manual, los requerimientos de alimentación son muy sencillos 12V DC y 4W de consumo, o lo que es lo mismo 340mA. Si sumamos el consumo del preamplificador phono (150mA), PDF de especificaciones en parte de abajo de este manual, tenemos un total de 500mA.
Saludos
transformador
Efectivamente con uno de
Efectivamente con uno de 750mA sería suficiente, con tal de que sea un poco mayor de lo requerido, 500mA en este caso. Saludos
Conectar nuevo motor en PS LX231
Hola k74. Muy buena
Hola, gracias por tu
Hola, gracias por tu comentario, pero no sé exactamente a quete refieres con el conector de 3 pines del transformador, se le a desmontado de la carcasa y los cables para integrarlo dentro del tocadiscos se le ha soldado los cables directamente. Saludos.
Muchas gracias por la
Ahora te entiendo, el
Ahora te entiendo, el conector de 3 cables que viene de origen en el tocadiscos. Bien, el cable del medio verás que no se usa para nada, esta sin conectar a ningún sitio. Luego en la plaquita de circuito impreso donde van conectados los otros dos cables, en donde va uno de ellos hay un simbolo + que te intica que ese es el positivo, saludos
Muchas gracias
Potencia del alimentador de corriente
Hola Kuda! mejor usa uno más
Hola Kuda! mejor usa uno más potente, 150mA es para el preamplificador, si sumamos el consumo del motor necesitas más, buscate uno de 1A y adios problemas en el futuro :)
El disco gira en sentido contrario
hehe hola de nuevo, me alegro
hehe hola de nuevo, me alegro que siguas con esto :) claro, dale la vuelta a esos cable y debería ir en el sentido correcto sin mensajes :) tu Sony PS-LX40P es igual al mio, el LX43P según el manual.
Gracias
Ayuda con tocadiscos
Que tal amigo tengo el Sharp rp-7700 pero al abrirlo es más complejo que el tuyo y realmente estoy perdido :S Yo solo quisiera modificarlo para agregarle la alimentación (tiene el mismo cable de alimentación que el tuyo) lo pienso conectar a un mixer así que no creo necesario agregar el phono y todo eso ¿Cómo puedo hacerlo? Sólo necesito agregarle la alimentación ¿existe algún tipo de adaptador? Saludos ojalá me puedas responder
Hola, debería ver el
Hola, debería ver el manual,si venia en una cadena HiFi, vendrá parecido al del manual. La alimentación será de 12v y las salidas RCA se pueden conectar directamente al preamplificador y de este al mixer.
Duda preamplificador
Hola Pablo, todo depende de
Hola Pablo, todo depende de tu plato, si lleva preamplificador interno o no, en el modelo de la guía no, por eso se instala. Comprueba el tuyo por si lo lleva o no :)
Ok, gracias. No soy muy
Tocadisco Pioneer PL-J210
Diferente modelo
Acabo de revisar el manual de
Acabo de revisar el manual de tu plato, es mas complejo efectivamente, no me queda muy claro, que cables tiene? no tiene los RCAs? puedes describir los cables que lelva? Internamente tiene dos placas grandes, una de control y la otra de amplificacion, parece que de alimentación necesita 12Vdc y otra entrada +10.5v y -10.5v que solo se usa para esa placa del preamplificacion de sonido. Si consigues la alimentación adecuada puede que no te haga falta ningun preamplificador...
Hola.Ante todo, gracias por
De nada, veo el conector en
De nada, veo el conector en el manual, tiene 3 masas, 2 para la salida del audio, 3 para la alimentacion y hay otros dos que pone DF in y DF out, estos no te se decir para que son y si funcionaria sin ellos... puedes indecar que modelo de chip esta en la palca de control, uno de 22 pins
Listo. El chip dice: en la
Te paso un dato mas, ahora
Perdón, acabo de ver otra
Si, esos cable finitos vienen
Si, esos cable finitos vienen de la aguja, como en mi plato, del LM6417E no cosiguo un buen datasheet... Por lo que dices al conector de 10 pines realemtne solo van 6 cables??? dos de masa y solo nos quedan 4, dos tienen que ser de audio y los otros dos, uno de alimentacion o los dos si realmente usa el loas +10.5 y -10.5... necesitaria fotos :)
Ahora que lo pienso, alguno
