Buscando el mínimo consumo eléctrico y ruido, he rediseñado la Mod de descargas, se ha cambiado totalmente la idea de reutilización de componentes de equipos obsoletos y complicados sistemas de refrigeración por la sencillez y últimas tecnologías, los resultados son muy buenos: ¡¡¡¡30w de consumo!!!! un buen ahorro para nuestros bolsillos.

   Gracias a la velocidad actual de las conexiones a Internet se requieren horas y horas para descargar unos cuanto cientos de megas, por eso se requiere que nuestro ordenador este mucho tiempo encendido mientras descarga Byte a Byte. Normalmente el ordenador de uso diario es demasiado potente y ruidoso para encomendarle las tareas de descarga, por eso la idea es preparar un ordenador que realice exclusivamente dichas tareas.

  Dado el largo tiempo que permanecerá encendido es necesario poner un filtro en la entrada de aire, la Mod Descargas v1.0 no tiene filtro y al cabo de un par de meses la temperatura aumentaba ya que el polvo tapona el radiador Alpha de la CPU. En la Mod Descargas v2.0 la propia caja viene dotada con un filtro en la parte delantera justo detrás de la rejilla de abajo plateada.

  A la hora de preparar un equipo se tiene que tener en cuenta las características especiales que debe cumplir de este tipo de ordenador:

- Muy poco ruido

- Muy poco consumo

  Veremos más adelante como intentamos conseguir estas dos características en las diferentes versiones. La primera pega es que normalmente vamos a utilizar un hardware que ya hemos desechado para nuestro ordenador principal, fruto de actualizaciones, mejoras o cambios producidos. Esto nos condiciona enormemente ya que la caja, refrigeración, tamaño, etc dependen de dichos componentes. Pero que se le va a hacer lo primero es ahorrarse unos euros jeje

  Si no disponemos de hardware a aprovechar lo ideal para una Mod de descargas es utilizar una placa Mini-ITX o incluso Nano-ITX:

  La diferencia de tamaño es considerable y estas placas tienen la potencia suficiente para las tareas de descarga, trabajos con las imágenes de CD/DVD, descomprimir/comprimir archivos grandes, etc. Por otra parte sus ventajas no se limitan solo al espacio que ocupan sino a su bajo consumo eléctrico y a las mínimas o nulas necesidades de refrigeración y por lo tanto no existe ruido de ventiladores. Esta claro que son ideales, después de un tiempo con la Mod Descargas v2 y unas pruebas de consumo eléctrico me decidí a utilizar una de estas placas en la versión 3.0.

Pruebas de consumo eléctrico aproximadas:

  * Las pruebas de consumo no son exactas, los diferentes equipos de prueba no disponían de los mismos componentes. Son aproximadas para tener una idea de los consumos.

  Viendo los resultados de consumo, dependiendo del hardware que disponíamos podemos calcular en cuanto tiempo amortizamos la adquisición de una placa Via Epia. En mi caso tenía la Mod Descargas v2.0 que consumía unos 90w (ya que los programas de p2p no hacen trabajar mucho al equipo mientras descargan) podemos calcular su coste anual estando 24h los 7 días de la semana encendido:

Precio kWh según tarifa 2.0.2 de Iberdrola a Abril del 2007 = 0,089868€/kWh

AMD 1GHz (Mod Descargas v2.0)

90w = 0.09Kw = 0.09 * 24h = 2.16Kwh/día * 365 = 788.4Kwh/año * 0,089868€/kWh = 70.85€/año

Via Epia CN10000EG (Mod Descargas v3.0)

30w = 0.03Kw = 0.03 * 24h = 0.72Kwh/día * 365 = 262.8Kwh/año * 0,089868€/kWh = 23.61€/año

  Si restamos los consumos: 70.85€ - 23.61€ = 47.24€ que nos ahorramos cada año, así que en 2-3 años se amortiza de sobra.

  Mod Descargas v3.0

  Bien con lo comentado antes vamos a aprovechar los 30w de consumo de la placa Via Epia CN10000EG para crear la nueva versión 3.0.

  Basta poco tiempo para darse cuenta de como evoluciona el mercado, hace pocos años pensábamos que los microprocesadores llegarían a 20GHz y tendríamos complicados sistemas de refrigeración, pero no, se ha demostrado que se puede aprovechar mucho mejor cada MHz y a la vez bajar el consumo.

  Un claro ejemplo son los P4 Core 2 Duo con respecto a los P4 de un solo núcleo, pero bueno al tema, para las tareas de descargas con 1Ghz nos vale, por lo que la mejor solución de consumo y económica son las actuales placas Via Epia. Viendo la tabla anterior de consumo eléctricos está muy claro, por 100-150€ nos podemos hacer con una de estas placas y disfrutar de la nula refrigeración necesaria y sus 30w de consumo.

  Especificaciones

 El sistema operativo elegido es el Windows XP Profesional, se podría instalar alguna versión Lite para que consuma menos recursos, pero ya depende de lo que se quiera complicar cada uno, con 512MB de memoria no vamos a tener problema con la versión normal de XP, si ponemos 1GB no notaremos mecha mejora pero según al precio en que se encuentre la memoria no puede merecer la pena.

  Se a instalado en los siguientes componentes:

  Placa base VIA Epia CN10000EG 1GHz SATA Rev.  Bios 1.14

  Memoria Kingston 1GB DDR2 800MHz PC6400

  Tarjeta de Red D-Link Gigabit DGE-528T

  HDD Western Digital Caviar Green Power WD5000AAVS 500GB 8MB SATA 3 Gb/s

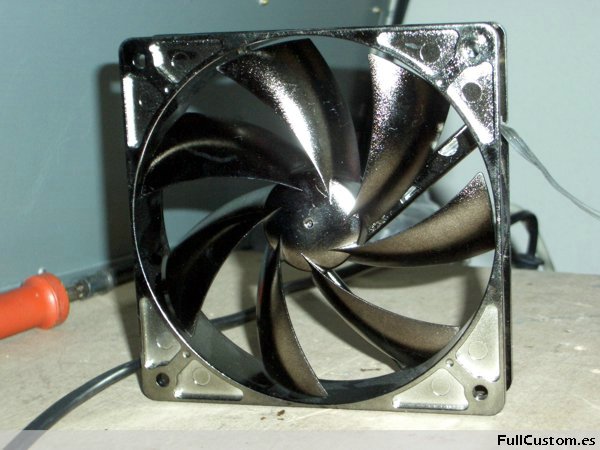

  Ventilador SilenX iXtrema Pro 120mm - 14 dba (120x120x25mm 12v 2,4W 1500RPM 64CFM)

  Fuente de alimentación 450W genérica

  Modificaciones

  Dado el tamaño de estas placas se pueden instalar en cajas muy pequeñas, en mi caso aproveche la caja del antiguo MP3Car que realice para mi anterior R11 allá por el año 2002, sobra caja de largo y podría haberla dejado casi en la mitad si en el sitio donde he puesto el disco se pone la fuente de alimentación sin su caja y el disco duro entre la tarjeta de red y el lateral de la caja pero me hubiese costado mucho más tiempo. Solo se ha modificado el frontal y la parte trasera, para la primera se ha superpuesto una rejilla metálica pintada en negro y se ha recortado el hueco del metra quilato para el ventilador. Para la parte trasera se ha eliminado el antiguo metra quilato y he recortado el soporte metálico de placa base de una caja ATX normal, dejando tres ranuras para tarjetas PCI, los anclajes para la placa y el hueco para el panel de conexiones, en la parte de arriba de este he vuelto aponer la misma rejilla que en el frontal para la salida de aire.

  Refrigeración

  Nos podemos ahorrar instalar el ventilador y su ruido si adquirimos una fuente de alimentación especifica para estas placas, muy utilizadas para CarPC. Su tamaño es muy pequeño y llevan un adaptador AC a parte como los portátiles, por lo cual su refrigeración es pasiva en vez de necesitar ventilador.

  En mí caso de momento no voy a utilizar esas fuentes ya que entre la fuente y el adaptador son unos 100€. De mientras se ha realizado un electrobus igual que en la versión 2 de la mod para el ventilador, este aun ser silencioso si lo regulamos conseguimos un menor ruido y un pequeño ahorro de energía. Se regula automáticamente gracias a la sonda de temperatura colocada en el medio de l a caja, así se regula en cuestión de la temperatura que se alcanza en el interior. El circuito lo descubrí en la Web: www.modding-faq.de

  Aquí tenéis el esquema original:

    - LM317T

    - TL071

  Detalles del circuito y de la conexión de la sonda de temperatura con cable coaxial:

  Instalación en la Mod:
