Para mejorar la iluminación de la parte trasera podemos instalar el plafón del A4 que hasta lleva un par de leds rojos como el plafón del Passat W8.

MATERIAL NECESARIO

1.- Plafón Audi A4 referencia 8E0 947 111 A /9NQ color gris perla con leds Ambiente “este no lo venden en la Audi como pieza original, debe comprarse en Alemania en paginas Web como www.ebay.de, etc. Existe en varios colores: negro, plata , gris perla y crema. Buscarlo con esta referencia Audi A4 RS4 A3 8P 8PA Ambientebeleuchtung Leseleuchte.

2.- Conector hembra ref.- 6QO 972 704 del Audi A4, comprar en concesionarios Audi.

3.- 4 Cables con terminales faston para el conector ref. - 000 973 133 de Wolkswagen de 1,0 mm2, ya lleva los terminales faston hembra,

4.- 1 Cable de 4 hilos de 1,0 mm2 colores azul , amarillo/verde, marrón, negro de tipo manguera de unos 2 metros para empalmar al cable referenciado 000 973 133 y luego para llevarlo hacia el plafon delantero.

5.- Funda termoretráctil para proteger los empalmes.

6.- 4 Roba corrientes para conectar los cables al plafón delantero , al ser posibles amarillos que son los más pequeños y si no pues con los roba corrientes rojos.

7.- Cutter para cortar el techo, cinta aislante, tijeras y velcro “ambas partes” negro de unos 5 cm de largo.

TIEMPO INSTALACIÓN

Si eres mañoso, entre unos 30 minutos a 1 hora y 30 minutos.

INSTRUCCIÓN DE INSTALACIÓN

1º.- Primero hay que hacer una plantilla con el plafón por el contorno que esta subrayado en rojo.

2º.- Una vez hecha la plantilla con el contorno del plafón se presenta en el techo y se dibuja tal como ésta, dibujar con lápiz ya que si hay que rectificar se borra con una goma , hasta dar con la ubicación perfecta, para comprobar que no hay obstáculos entre la figura pintada en el techo, con una aguja de coser fina vais pinchando por todo el contorno de la figura pintada y si no hay obstáculos y esa es la situación que os gusta pues a cortar. NO SE NOTAN LOS PINCHAZOS de la aguja.

“OJO”

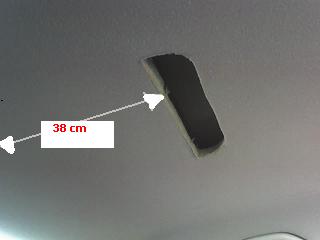

  La Situación idónea es justo antes de los plafones laterales de cortesía traseros y a una distancia no mayor de 38 cm en línea recta, desde donde comienza el tapizado del techo por la parte trasera , hacia adelante en línea recta.

  ¿Por qué?, porque al pasar los 38 cm hay un travesaño que va de derecha a izquierda o viceversa y entonces no te cabria el plafón y por consiguiente se estropea el techo.

3º.- Una vez presentada la plantilla con un cutter bien afilado y con mucho tacto y sin miedo hacer el agujero.

4º.- Luego coger el plafón y colocarlo en su sitio lleva 4 pestañas dos en cada lado y ellas mismas enganchan en la esponja que hay , no obstante en el plafón hay una pieza de plástico negra que se le puede poner velcro negro del que se pega uno a la pieza y el otro extremo en el techo y queda superfuerte y muy sujeto, entre el borde de la tela gris y el techo de metal abra unos 3,2 cm, cabe de sobra, el plafón tiene un espesor, desde el borde por la parte interna hasta el borde de la pieza negra unos 2,4 cm. , pues es ir comprobando.

5º.- Nos fabricamos el cable y el conector referenciado arriba y lo pasamos por el techo se puede hacer de dos formas conectarlo a los plafones traseros de luz de cortesía o bien para quien no tenga plafones laterales , al plafón delantero, eso ya, al gusto de cada uno.

  El cable se puede pasar por los laterales , bien izquierdo o derecho, por donde están los agarradores, ir pasando el cable hacia delante, pasáis por la zona del parasol del conductor, así hasta llegar al plafón delantero. (obviamente hay que quitar los agarradores y el parasol del conductor para que quede holgura en el tapizado del techo).

  La instalación de los cables del plafón trasero AUDI A4 al plafón delantero W8 , la he efectuado de esta manera y todo me va perfecto.

6º.- Una vez colocado todo quedara tal como así. Esta es una opción, como otra cualquiera, cada uno elija la ubicación más adecuada y conveniente para cada uno/a.

  Pues eso es todo, como veis muy sencillo y fácil, a disfrutarlo.

By serjai - 7 de Marzo de 2007
