Válvula EGR - Desmontaje, limpieza y montaje

Autor:
nenedelleon

Desmontaje, limpieza y montaje de la válvula EGR en un motor TDI 110

 En la válvula EGR se acumula muchísima carbonilla, sobre todo en los motores TDI, con el tiempo empeora el funcionamiento del motor porque no consigue entrar suficiente aire.



 Vamos a proceder al desmontaje, limpieza y montaje de la válvula EGR, este manual se ha realizado con un Seat León TDI 110, igualito a un TDI 90 y muy parecido al resto de motores TDI.



 Pongámonos a ello, el tiempo empleado a sido de entre 2 y 3 horas.

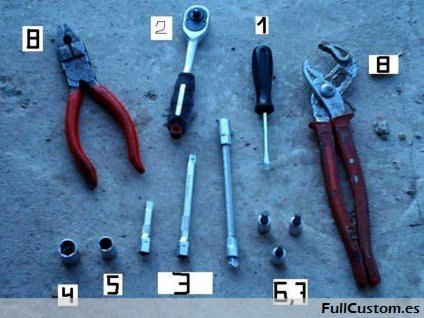

HERRAMIENTAS



1- Destornillador plano

2- Carraca

3- Alargador pequeño y grande

4- Vaso de 10

5- Llave fija del 12 o vaso del 12 (este mejor para no joder las caras de los tornillos)

6- Llave hexagonal del 5 y del 6

7- Llave Torx (por si se os cae algo al cubre cárter)

8- Alicates







DESMONTAJE



 Comenzaremos quitando las 3 tapas que esconden las tuercas que sujetan el guarnecido del motor, éstas tuercas se quitan con el vaso 10.









 Para quitar el guarnecido debemos sacar la varilla del aceite y luego sacar el guarnecido de abajo a arriba agarrándole de los lados y teniendo cuidado con un tubo de la EGR que está enganchado al guarnecido cerca del filtro del polen.







 Utilizaremos para quitar los tres tornillos que une la EGR al colector de admisión con una llave hexagonal del 5.







 Primero soltaremos los dos tornillos superiores de fácil acceso dejando el tercero y último para más adelante procederemos con la llave hexagonal del 6 a soltar dos tornillos que lleva en la parte inferior teniendo cuidado de que no se os caigan porque si no os veo desmontando el protector de plástico de debajo del motor.



 Procederemos con el vaso del 12 y la carraca a soltar las tuercas del puto tubito q estorba que es este ya sacado.







 Uno de ellos le soltaremos bien desde nuestra posición junto a la botella de expansión de líquido de refrigerante y la segundo tuerca deberemos quitar el tubo que hay entre el filtro del aire y el conector de admisión utilizando unos alicates para soltar las abrazaderas.







 Ahora ya todo soltado quitaremos el tan jodido tubo, como veis tiene un poco de mierda el lado que está junto a la válvula:







 El otro negro pero sin capa de mierda:







 Ahora soltaremos el otro tornillo que queda con la llave hexagonal del 5 ya teniendo suelta la válvula quitaremos los tubitos para acabar de sacarla, soltaremos la abrazadera del tubo de goma de la forma que hemos soltado el tubo del aire y un tubito q va a esta conexión.









 Esta ultima foto es una valvulita q va donde está la flecha q no señala la válvula q sale tirando para q quitéis el tubito del medio y con esto y un bizcocho ya hemos quitado la válvula.



LIMPIEZA



 La limpiaremos una vez quitada con agua caliente y un estropajo para quitar el gordo de la mierda lo mejor es con un destornillador pero con cuidado de no rasparlo. La mía tenía 25.000 y no tenía mucha mierda pero los coches reprogramados suelen tener mucha más mierda.



 Así estaba la válvula antes de quitarla y limpiarla:









MONTAJE



 Pos a la hora de montar vais retrocediendo en el proceso de desmontaje y ya está y aseguraros de poner bien el tubo de la admisión q sino no funcionara bien el coche.



AGRADECIMINETOS



 Este manual lo he realizado en mi SEAT León TDi 110, con mi colaboración como no la de mi novia como fotógrafa y alguno más q me ayudo en el tema de las abrazaderas de la EGR.

error obd P0407

hola! tengo un seat León reference copa de 2011, código de motor CAY, que no se si servirá de algo. es diésel 1.6. el obd me da un codigo P0407, circuito bajo en sensor B de recirculacion de gases de escape (EGR) y P0406c, igual pero con sensor A. lo lleve al taller, retiraron un tubo metálico que va al motor, lo limpiaron de carbonilla y me dijo que le llevara de viaje a revoluciones altas para terminar de limpiarlo (mínimo 3500 me dijeron). El P0406c ha desaparecido, pero el P0407 sigue saltando y el coche va a tirones además de no pasar de 2500 revoluciones. Le puedo borrar el error pero al poco vuelve a saltar. Alguien podría decirme donde esta y como puedo limpiarlo yo para no tener que volverlo al taller? (ya me estaban diciendo que igual era mejor comprar la pieza nueva...) no tengo conocimientos de mecánica, pero me apaño bien si alguien me ayuda.

de hecho el tuvo que

de hecho el tuvo que limpiaron era el mencionado en la guía como "Procederemos con el vaso del 12 y la carraca a soltar las tuercas del puto tubito q estorba que es este ya sacado."

Parte Plástica

Hola, cómo se llama la parte plástica que es una especie de bombita (un pistillo que cierra y abre una bombita, todo de plástico negro)---- Eso se me ha roto!

Hola. A mi tambien se me ha

Hola. A mi tambien se me ha roto, pudiste comprarla suelta? o la egr completa?

Esa pieza la venden suelta en

Esa pieza la venden suelta en ebay. Creo que la llaman empujador de egr o algo asi
